Projekt — kształt i wymiary
Chciałem stworzyć podświetlaną dekorację ścienną w kształcie nietoperza. Przygotowałem poglądowe rysunki frontu i podstawy, zaplanowałem rozmieszczenie oświetlenia oraz opracowałem modele 3D uchwytów pełniących jednocześnie funkcję obudów modułów LED.
Wycięcie laserowe frontu i podstawy z czarnej płyty ABS zleciłem, a obudowy modułów wydrukowałem z tego samego materiału. Wybrałem ABS ze względu na jego trwałość oraz możliwość łatwego przyklejenia drukowanych obudów do frontu.

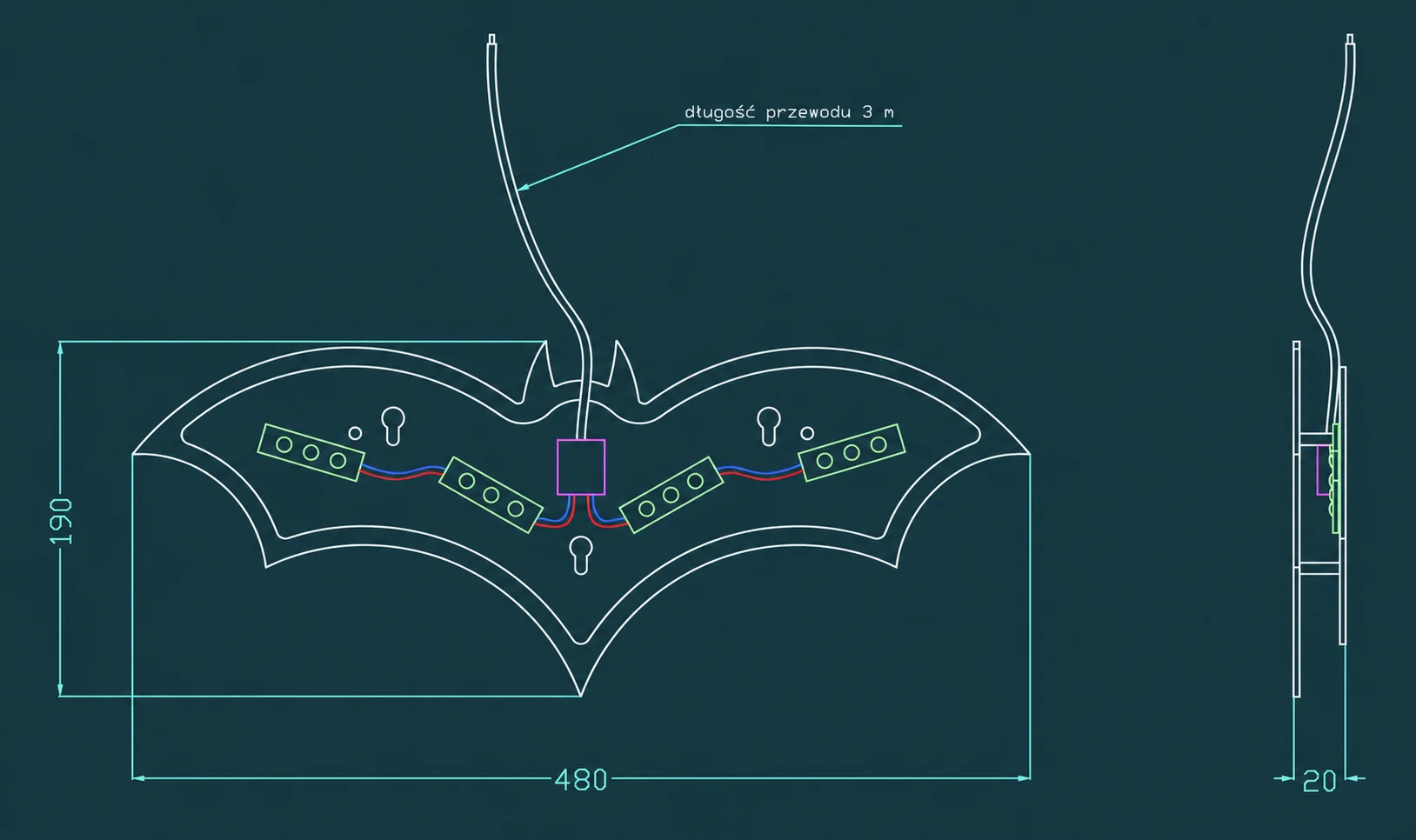

Gotowa lampa ma 48 cm szerokości, 19 cm wysokości i 2 cm głębokości.

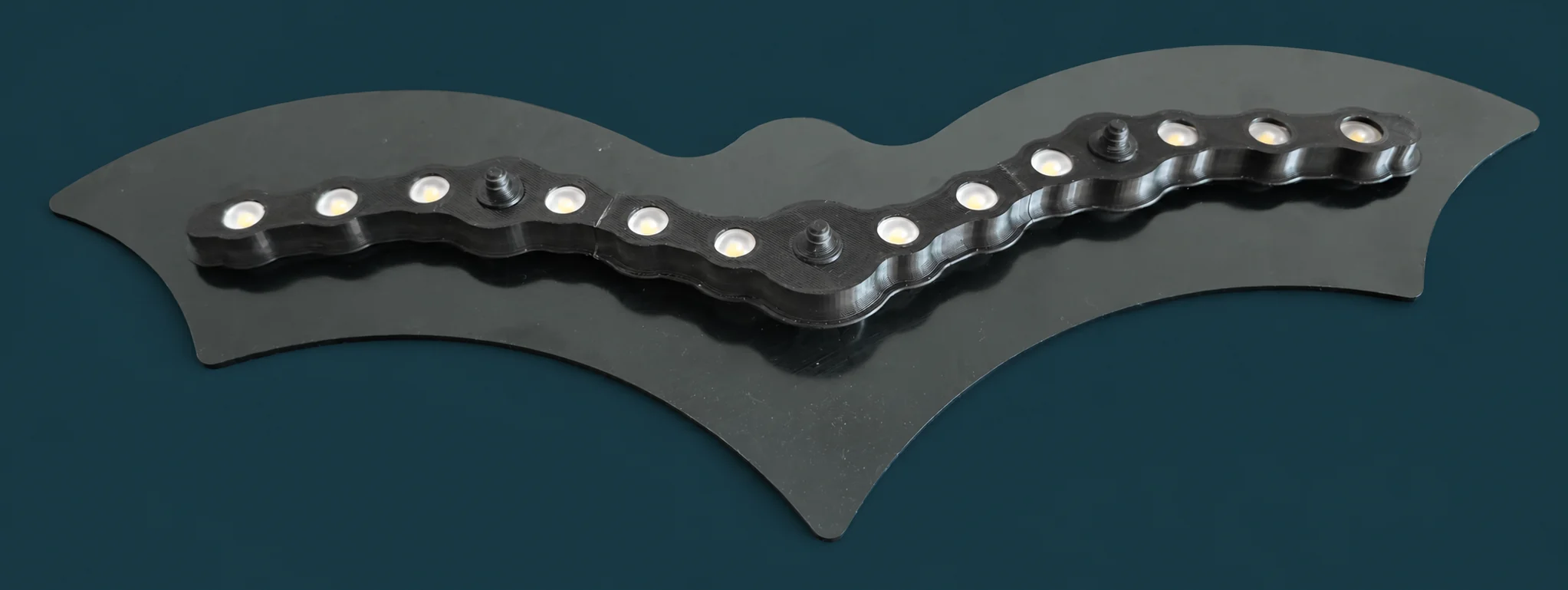

Za większym frontem w kształcie nietoperza znajduje się mniejsza podstawa z zaokrąglonymi narożnikami. Drukowane elementy utrzymują moduły LED, stanowią ich obudowy i porządkują ich rozmieszczenie za frontem.
Druk i montaż

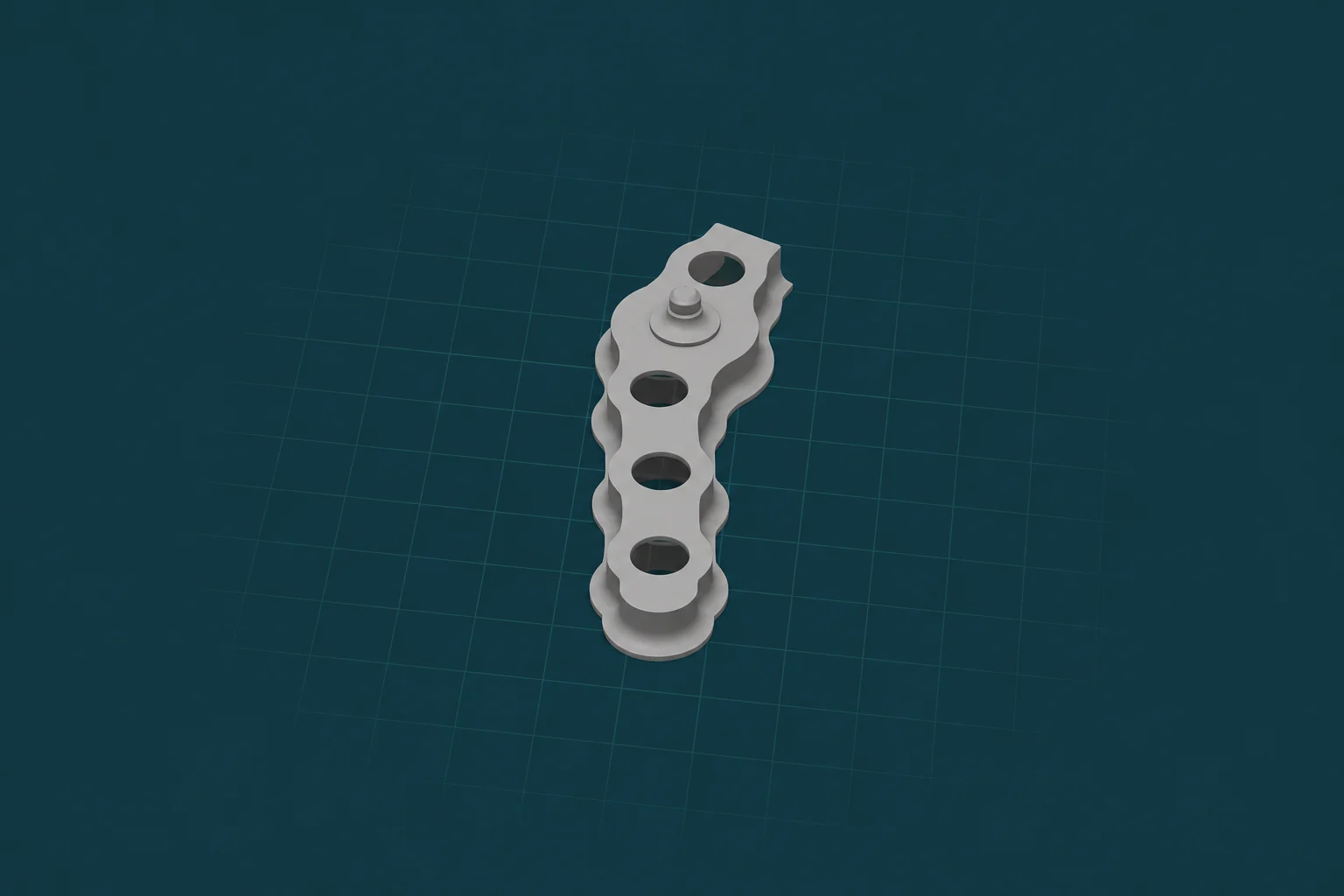

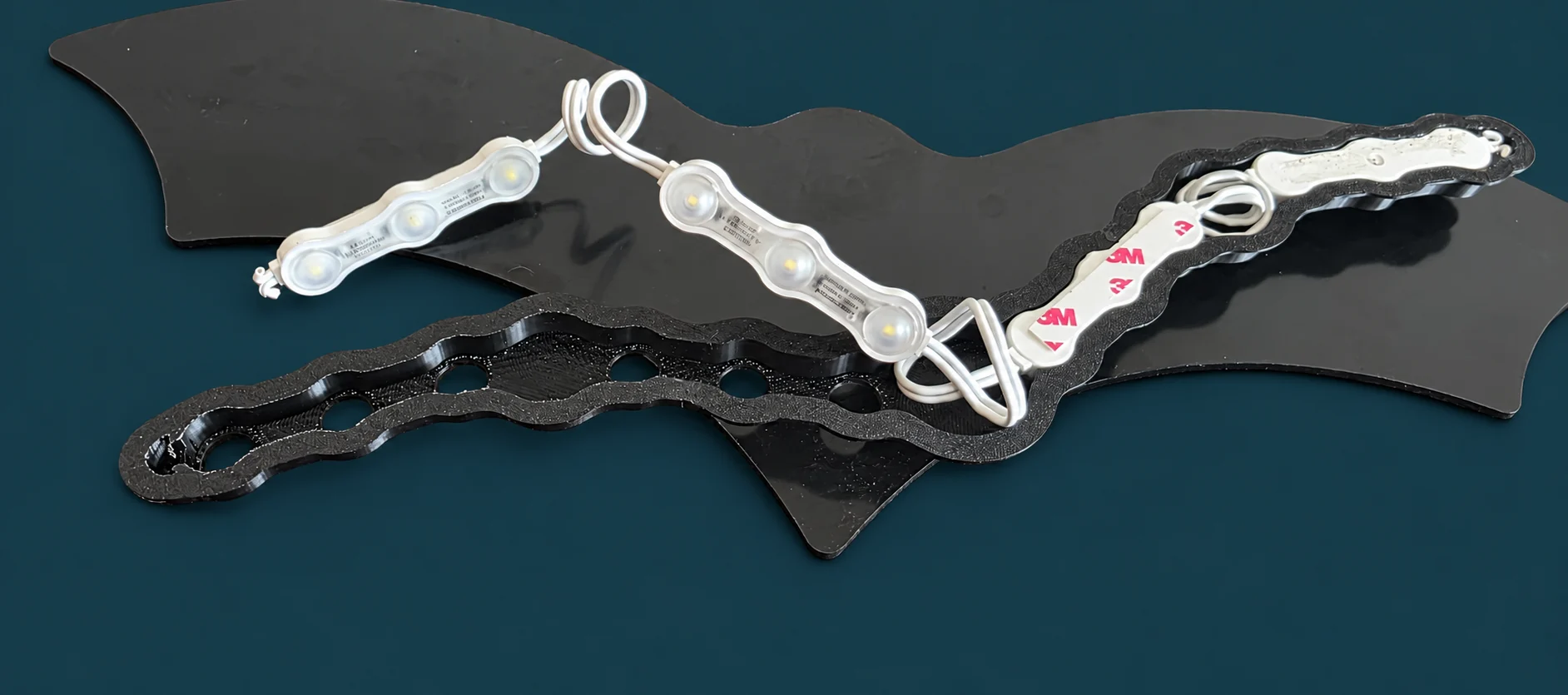

Modele części przygotowałem do druku 3D. Po wydrukowaniu elementów mogłem osadzić moduły LED i ułożyć przewody.
Od zatrzasku do prostszego mocowania

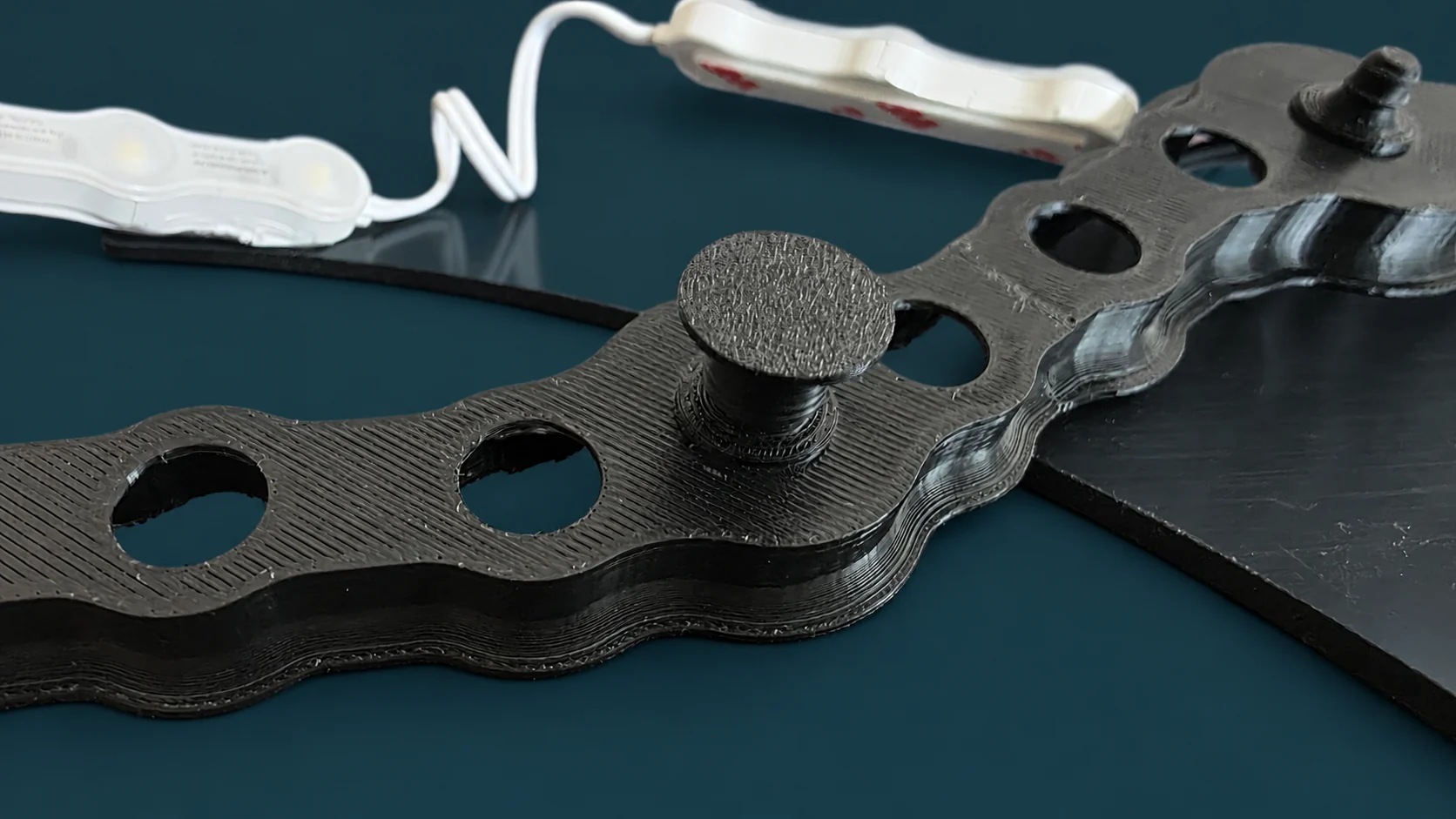

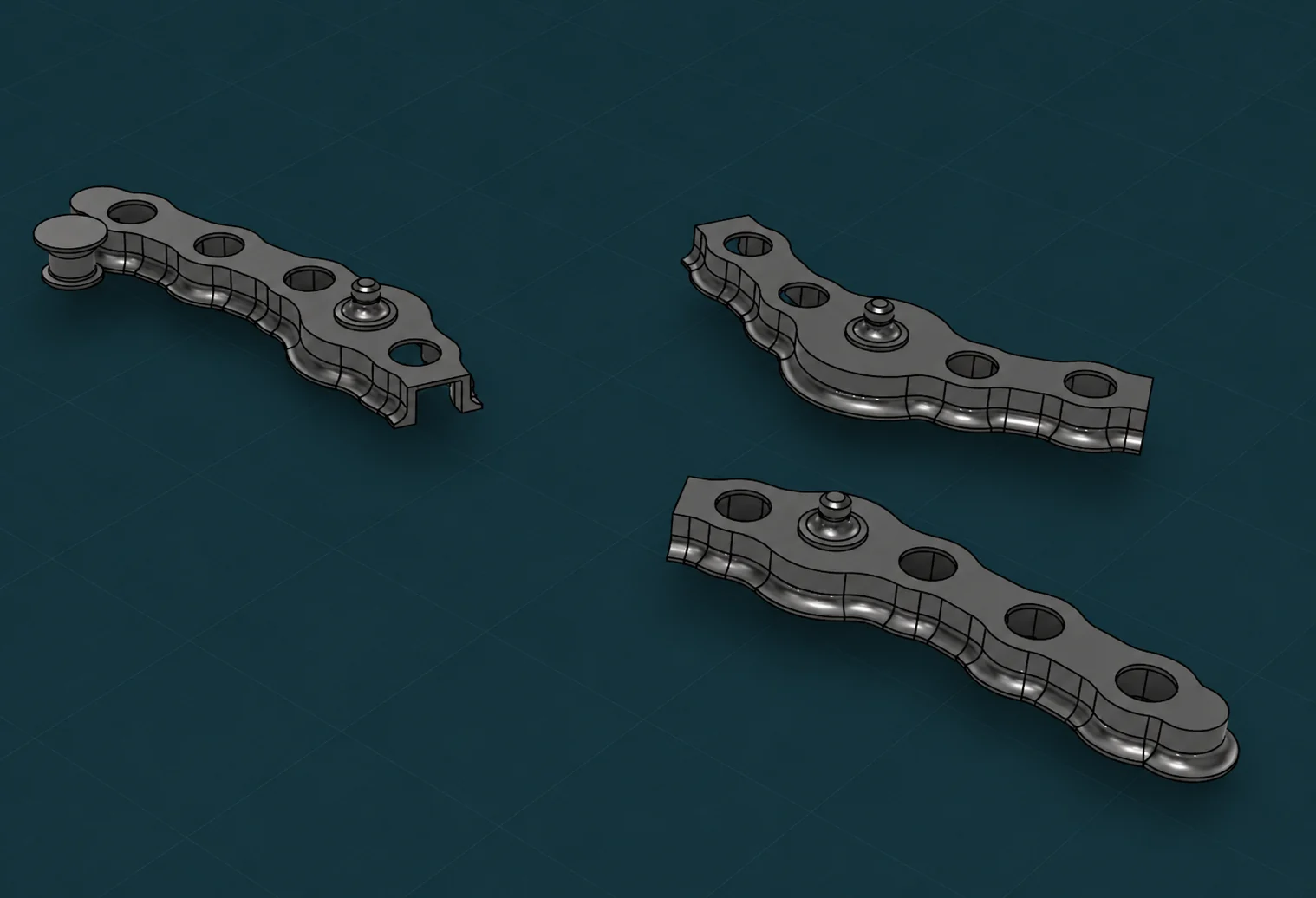

Pierwsza wersja łączyła podstawę z frontem za pomocą drukowanych zatrzasków typu „klik”. Przy rozłączaniu druk rozwarstwiał się, a końcówki zatrzasków odłamywały.
Nie miałem wtedy czasu na kolejne próby i dopracowanie ich geometrii, więc uprościłem połączenie. W końcowej wersji zastosowałem elementy wsuwane na lekki wcisk, zachowując możliwość zdejmowania frontu i dostępu do oświetlenia.
Gotowa lampa - zobacz efekt na filmiku
Projekt został zrealizowany jako dekoracyjna lampa ścienna. Jej docelowe miejsce jest na ceglanej ścianie. Poniższy film pokazuje efekt po włączeniu oświetlenia.
